Parametry
| Napięcie zasilania |
230 VAC +/-10% |
| Napięcie przełączane |
3x400 VAC |
| Pobór własny mocy |
do 7 VA |
| Strata mocy w układzie prądowym |
do 5 W |
| Prąd szczątkowy |
0.01 mA przy 25°C |
| Wymagane zabezpieczenia zewnętrzne aparatu |
wyłącznik automatyczny
1 fazowy do 2 A |
| Wymagane zabezpieczenia zewnętrzne siłowe |
wyłącznik silnikowy
3 fazowy do 6.3 A |
| Wymagane zabezpieczenia zewnętrzne przeciwprzepięciowe |
typ C lub D |
| Zabezpieczenia wewnętrzne |
bezpieczniki topikowe szybkie do 16 A |
| Moc mechaniczna sterowanego silnika elektrycznego |
do 7,5 kW |
| Napięcie sterujące zdalne |
24 VDC o dowolnej polaryzacji,
odseparowane galwanicznie |
| Napięcie sterujące miejscowe |
230 V AC |
| Prąd wejść sterujących |
12 mA |
| Napięcie wyjścia na wyłączniki krańcowe i termostat silnika |
230 VAC |
| Prąd wejść z wyłączników krańcowych i termostatu |
12 mA |
| Napięcie pobudzenia wejść wyłączników krańcowych i termostatu |
min. 160 V AC |
| Napięcie wyłączenia wejść wyłączników krańcowych i termostatu |
max. 120 V AC |
| Temperatura pracy |
0÷50°C |
| Powielenia wyłączników krańcowych |
układy OC 24÷48 V DC, 15 mA |
| Regulacja czasu hamowania |
0÷90 ms |
| Minimalny akceptowany czas trwania impulsu sterującego |
60 ms |
| Długość tras kablowych |
do 500m przy 1.5 mm² |
Opis

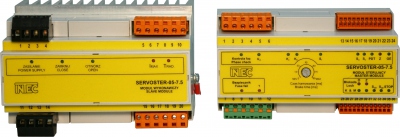

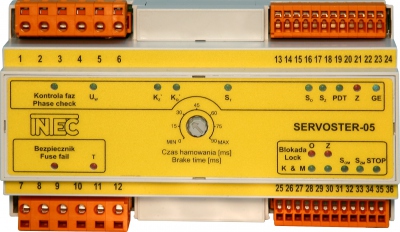

Sterownik SERVOSTER-05 służy do bezstykowego sterowania napędami odcinającymi i regulacyjnymi z silnikami trójfazowymi o mocy do 7,5 kW. Realizuje on bezstykowe załączenie, wyłączanie i rewersowanie silnika pod obciążeniem, hamowanie elektryczne silnika, współpracę z wyłącznikami drogowymi, momentowymi, termostatem silnika i skrzynką sterowania miejscowego oraz powielania wyłączników krańcowych. Sterownik może być sterowany zdalnie przez system automatyki, regulator lub sterownik PLC sygnałem trójstawnym 24 V DC lub miejscowo, napędem 230 V AC.
SERVOSTER-05 wykonany jest w obudowie nalistwowej DIN 35 mm. Posiada zabezpieczenie zwarciowe, zanikowo-fazowe, układ kontroli bezpieczników, układ kontroli napięcia sterowniczego oraz sygnalizacje świetlną i stykową braku gotowości elektrycznej. Dzięki zastosowanym rozwiązaniom SERVOSTER-05 pozwala wyeliminować przekaźniki, styczniki sterujące i hamulce elektromagnetyczne silników. Wejścia sterujące można podłączać bezpośrednio do karty sterowania trójstawnego dowolnego systemu automatyki, regulatora, sterownika PLC lub stacyjki sterowniczej. Dzięki kontroli bezpieczników połaczonej z sygnalizacją świetlną (diody LED) i stykową, możliwa jest szybka lokalizacja usterki w układach sterowania siłowników.
|
|
