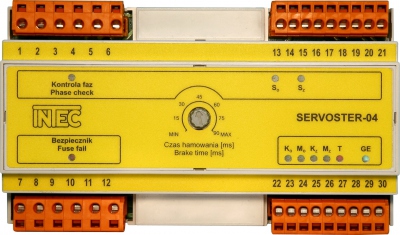

Sterownik Siłowników Elektrycznych SERVOSTER-04

Pobierz plik dokumentacji DTR_SERVOSTER_04_05.pdf

Parametry Napięcie zasilania 230 VAC +/-10% Napięcie przełączane 3x400 V AC Pobór własny mocy do 7 VA Strata mocy w układzie prądowym do 5 W Prąd szczątkowy 0.01 mA przy 25°C Wymagane zabezpieczenia zewnętrzne aparatu wyłącznik automatyczny 1 fazowy do 2 A Wymagane zabezpieczenia zewnętrzne siłowe wyłącznik silnikowy 3 fazowy do 4 A Wymagane zabezpieczenia zewnętrzne przeciwprzepięciowe typ C lub D Zabezpieczenia wewnętrzne bezpieczniki topikowe szybkie 10 A Moc mechaniczna sterowanego silnika elektrycznego do 2.5 kW Napięcie sterujące 24 VDC o dowolnej polaryzacji Prąd wejść sterujących 12 mA DC Napięcie wyjścia na wyłączniki krańcowe i termostat silnika 230 VAC Prąd wejść z wyłączników krańcowych i termostatu 12 mA AC Temperatura pracy 0÷50°C Powielenia wyłączników krańcowych 2 pary osobnych styków, każda ze wspólnym punktem. Obciążalność styków 230 VAC/DC, 1 A Maksymalny przekrój przewodów 2.5mm² Regulacja czasu hamowania 0÷70 ms Minimalny akceptowany czas trwania impulsu sterującego 60 ms. Dopuszczalna długość linii pomiędzy sterownikiem i siłownikiem 117 nF (300mb/1.5 mm²)   Opis Serwosterownik SERVOSTER-04 służy do bezstykowego sterowania siłownikami elektrycznymi z silnikami trójfazowymi o mocy do 3 kW. SERVOSTER-04 realizuje bezstykowe załączanie, wyłączanie i rewersowanie silnika pod obciążeniem, hamowanie elektryczne silnika, współpracę z wyłącznikami drogowymi, momentowymi i termostatem silnika oraz zezwala na  powielenia wyłączników krańcowych. Sterownik jest sterowany napięciem zewnętrznym 24 VDC o dowolnej polaryzacji, posiada układ kontroli bezpieczników oraz sygnalizację świetlną i stykową stanu gotowości. Dzięki zastosowanym rozwiązaniom SERVOSTER-04 pozwala wyeliminować przekaźniki i styczniki sterujące, hamulce elektromagnetyczne silników oraz uniknąć dublowania krańcówek wewnątrz siłowników. Wejścia sterujące można podłączać bezpośrednio do karty sterowania trójstawnego dowolnego systemu automatyki, regulatora, sterownika lub stacyjki sterowniczej. Dzięki kontroli bezpieczników połączonej z sygnalizacją świetlną i stykową, możliwa jest szybka lokalizacja usterki w układach sterowania siłowników.
