Parametry
| Napięcie wejściowe |
230 V AC +/-10% |
| Pobór mocy |
2 VA |
| Napięcie wyjściowe sterujące |
24 V DC |
| Prąd wyjściowy sterujący |
12 mA |
| Sygnalizacja sterowania |
LED zielone |
| Temperatura pracy |
(0÷55)°C |
| Miejsce zajmowane na listwie |
17 mm |
Opis

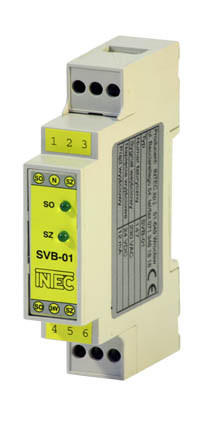

Moduł SVB-01 pozwala pozycjonować siłownik elektryczny sygnałem trójstawnym 230 V AC. Moduł przetwarza sygnał trójstawny 230 V AC na sygnał trójstawny 24 V DC odpowiednio wysterowując wejście trójstawne serwosterownika. Urządzenie przeznaczone jest do współpracy ze sterownikami SERVOSTER-04 oraz SERVOSTER-05 a także z wcześniejszymi ich wykonaniami.
Obudowa SVA-01 została wykonana z NORYLU 94VO i jest przeznaczona do montażu na typowej listwie DIN 35 mm. Na płycie czołowej urządzenia umieszczono diody sygnalizacyjne stanu pracy oraz oznaczenia zacisków wejściowych.
|
