Parametry
| Napięcie zasilania |
230 V AC |
| Pobór mocy |
1.4 VA |
| Napięcie wyjściowe |
24 VDC |
| Sygnał wyjściowy |
0÷5 mA, 0÷20 mA, 4÷20 mA (wybór zworą) |
| Klasa przetwarzania |
0.4 |
| Zabezpieczenia |
zwarciowe i przeciążeniowe |
| Maksymalny prąd wyjściowy |
25 mA |
| Ograniczenie prądu zwarcia |
40 mA |
| Temperatura pracy |
-25÷55°C |
| Sygnalizacja pracy |
LED zielona |
| Sygnalizacja przerwy w linii |
LED czerwona |
| Sygnalizacja zwarcia i przeciążenia |
LED czerwona |
Opis

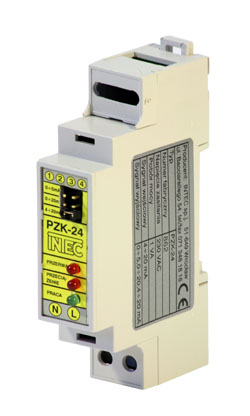

Miniaturowy Zasilacz Listwowy Aparatów Dwuprzewodowych z Przetwarzaniem
Sygnału PZK-24 służy do zasilania napięciem 24 VDC wszelkich
przetworników pomiarowych dwuprzewodowych przy jednoczesnym
przetwarzaniu sygnału 4÷20 mA na sygnały 0÷5 mA lub 0÷20 mA. Zasilacz
może pracować również bez przetwarzania sygnału pomiarowego.
Ze
względu na niebezpieczeństwo zakłóceń sygnałów pomiarowych wskutek
doziemień i oddziaływania pól elektromagnetycznych, znacznie
korzystniejsze jest zasilanie każdej linii pomiarowej z osobnego
zasilacza, niż z jednego zasilacza o wspólnej masie, dlatego też PZK-24
jest przeznaczony do zasilania jednego aparatu.
|
|
