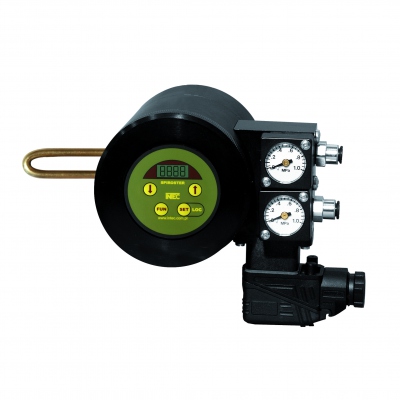

Inteligentny Resolwerowy Pozycjoner Siłowników Pneumatycznych
SPIROSTER-07

Pobierz plik dokumentacji DTR_Spiroster-07v459.pdf

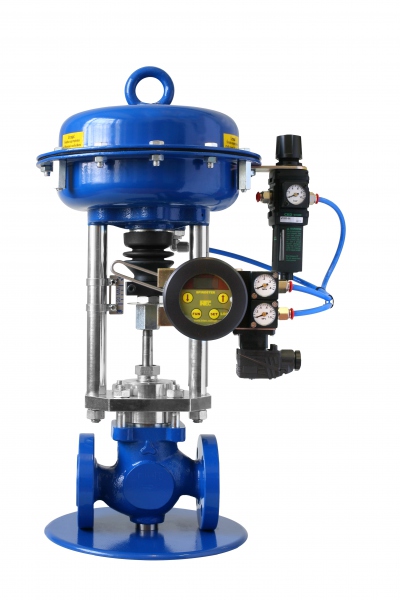

Parametry Wydajność przepływowa maks. 300 l/min Masa 900 g Napięcie zasilania 12-36 VDC Sygnał sterujący 4-20 mA Spadek napięcia na wejściu 10,5 V Sygnał zwrotny analogowy 4-20 mA Sygnały położeń krańcowych 24-48 V DC, 12 mA Dopuszczalny kąt obrotu osi pozycjonera. ± 45° lub ± 120° * Liniowość względna, odniesiona do krańców charakterystyki ± 0.5% Pozycja pracy dowolna Stopień ochrony obudowy IP 67 Temperatura pracy Od -20 do +70 °C   Opis SPIROSTER-07 składa się z bezstykowego układu pomiaru położenia kątowego, piezoelektrycznego przetwornika elektropneumatycznego, mikroprocesorowego układu sterowania, oraz panelu nastaw i sterowania lokalnego. Całość umieszczona jest w strugo- i pyłoszczelnej obudowie. Opcjonalnie pozycjoner może być wyposażony w manometry kontrolne, mierzące ciśnienie zasilania i ciśnienie sterujące. W zależności od typu siłownika, stosuje się różne zestawy mocujące pozycjoner do jarzma siłownika. Pomiar położenia oparty jest na resolwerze, czyli obrotowym transformatorze położenia kątowego. Układ pomiarowy jest niezwykle odporny na zewnętrzne zakłócenia elektromagnetyczne. Żywotność mechanizmu układu pomiarowego jest praktycznie nieograniczona. Pozycjonowanie odbywa się zgodnie z algorytmem Fuzzy-PID (zmienne nastawy regulatora PID w zależności od położenia i zmieniającej się dynamiki siłownika). SPIROSTER-07 jest przeznaczony do montażu na siłownikach pneumatycznych jednostronnego działania o ciśnieniu zasilania do 600 kPa.
