Parametry
| Napięcie zasilania |
3 x 400 VAC +10%, -15% |
| Moment znamionowy |
15÷240 Nm |
| Prędkość kątowa |
4÷41 obr/min |
| Ilość obrotów |
4÷110 |
| Temperatura pracy |
-25÷70°C |
| Stopień ochrony |
IP-67 |
| Rodzaj pracy |
S4 - 25%, 600 c/h lub S2 - 15 min. |
| Wilgotność |
do 80% |
| Masa |
21÷55 kg |
| Analogowy sygnał zwrotny |
4÷20 mA, zasilany dwuprzewodowo |
| Analogowy sygnał sterujący |
4÷20 mA |
| Napięcie sterujące trójstawne |
24 V DC o dowolnej polaryzacji, 12 mA |
| Sterowanie fieldbus |
MODBUS / PROFIBUS DP |
| Dopuszczalne wibracje |
Częstotliwość drgań 10÷40 Hz,
prędkość drgań do 7,1 mm/s |
| Przyłącze |
zgodne z ISO 5210 , 5211 |
Opis

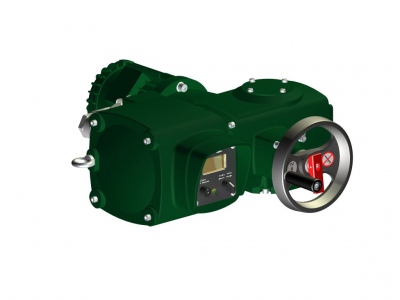

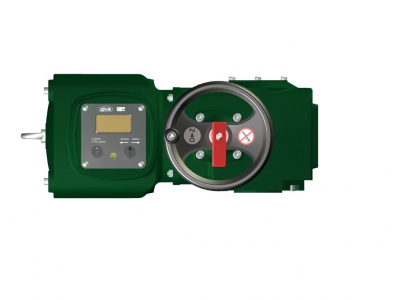

Inteligentny Elektryczny Siłownik Obrotowy 2XI służy do napędzania urządzeń nastawczych bezpośrednio lub poprzez odpowiednie przekładnie liniowe lub wahliwe.
Ma on nowoczesną, lekką konstrukcję, spełniającą wszystkie wymagania norm krajowych i europejskich, przeznaczoną do pracy w ciężkich warunkach środowiskowych. Siłownik może pracować w dowolnym położeniu.
Siłownik posiada wbudowany wewnątrz serwokontroler nowej generacji SERVOCONT-03, który umożliwia bezpośrednią współpracę siłownika z nowoczesnymi systemami automatyki, regulatorami i sterownikami PLC.
Napęd posiada przyłącze F07, F10 lub F14.
Funkcje siłownika :
- automatyczne strojenie siłownika do położeń krańcowych,
- bezstykowe załączanie, wyłączanie, rewersowanie,
- elektryczne odzyskowe hamowanie siłownika,
- zabezpieczenie termiczne, zwarciowe, zanikowo-fazowe,
- zabezpieczenie przeciążeniowe silnika oraz badanie zgodności faz,
- programowalna konfiguracja siłownika,
- wydawanie sygnałów dwustanowych takich jak :
gotowość elektryczna, zadziałanie, położenia pośrednie,
- elektroniczne ustawianie zakresu sił pracy napędu,
- bezprzewodowa komunikacja pilota z siłownikiem za pomocą podczerwieni.
- wbudowany regulator PI
Elektronika :
- nowoczesny wyświetlacz graficzny LCD z wielobarwnym podświetlaniem,
- jednoczesne, czytelne pokazanie kluczowych danych takich jak :
- położenie siłownika, cyfrowo i przy pomocy bargrafu,
- stanu przełączników krańcowych, kierunku pracy napędu
- samodokumentujący się interfejs użytkownika,
- wyświetlanie opisów sygnalizowanych błędów.
Diagnostyka :
- podgląd wszystkich nastawionych parametrów
- pamięć błędów i zapis historii zdarzeń
|
|
